Il était une fois dans l'atelier...

Que nenni ! Des boucs des boucs guedins

Zgood wrote:

j'fais skeujveu d'abord... Tu me files 2 treteaux 1 porte je suis cap de te faire une table... Chui un fou moi...

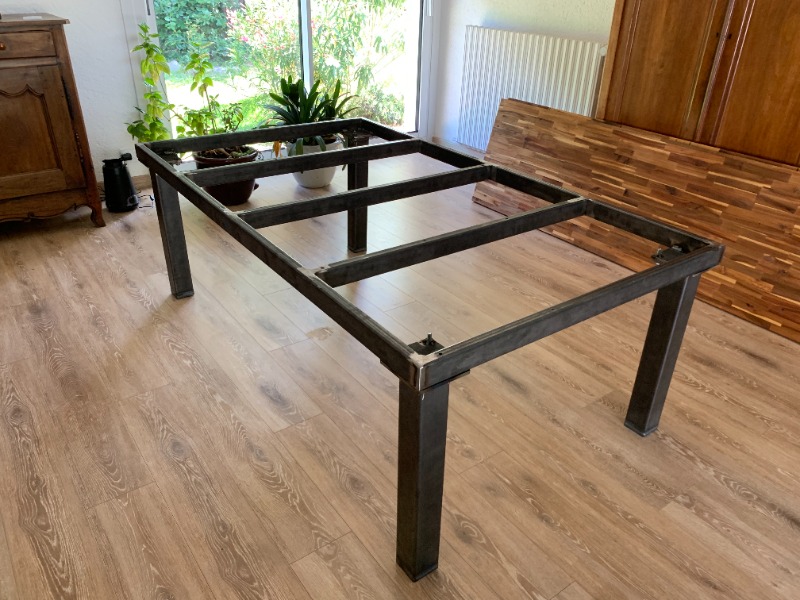

Tiens en parlant de treteaux et de porte... J'ai fait ça la semaine dernière. 2 ans qu'on est dans la maison et on mangeait toujours sur la table de jardin. Quand Nat m'a dit "j'veux une table" j'ai bien senti que ce n'était pas une question...

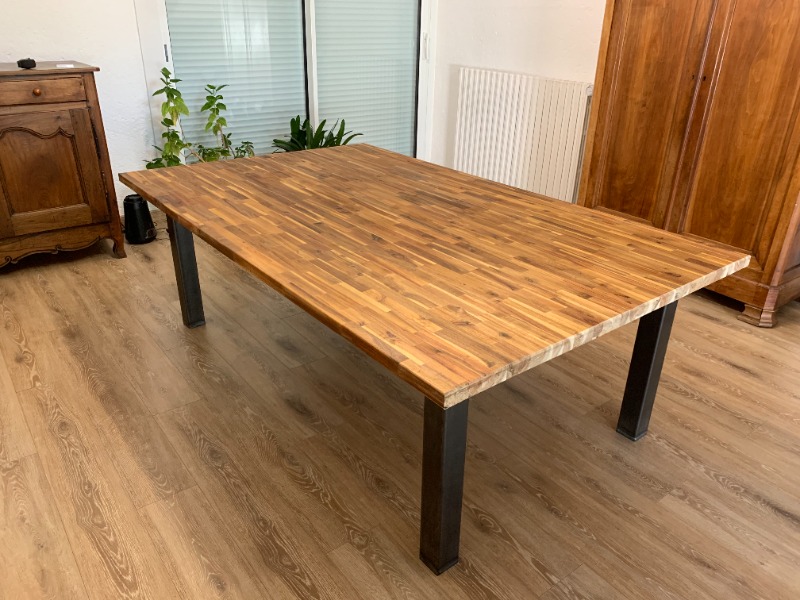

Elle a l'air contente

Bon sinon je ne venais pas pour ça... Maintenant que j'ai goûté au numérique avec le routeur je me suis décidé à transformer ma petite fraiseuse d'établi en machine cnc. Pour ça démontage (et nettoyage du coup...) avec installation de vis à billes et installation des moteurs pas à pas. Partie mécanique d'abord l'électronique viendra en dernier.

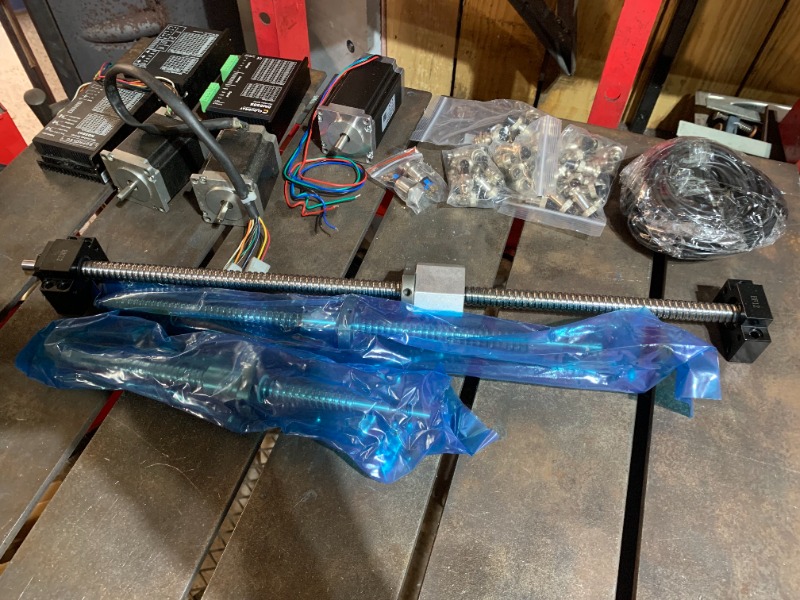

Une partie du matos que j'ai rassemblé au fur et à mesure. Steppermotors, leur drivers, les vis à billes, un peu de consommables de branchement câbles etc...


Je commence par l'axe Y

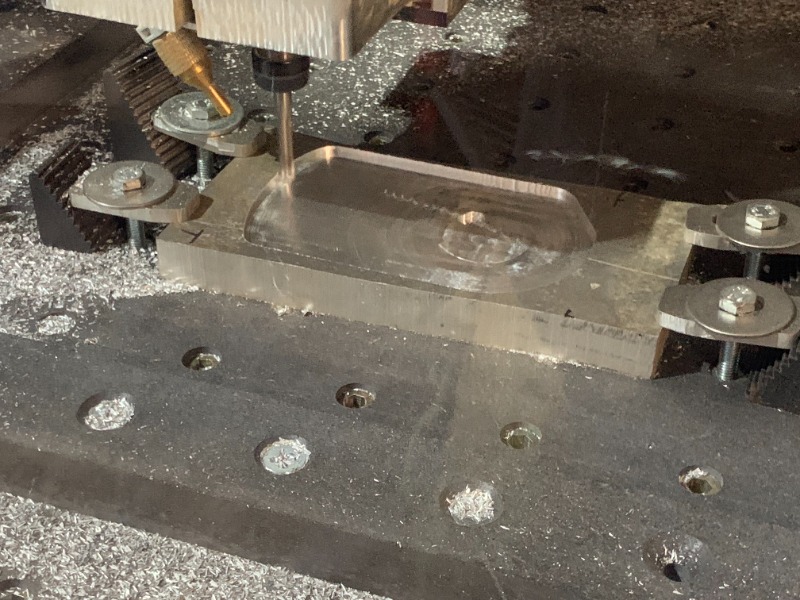

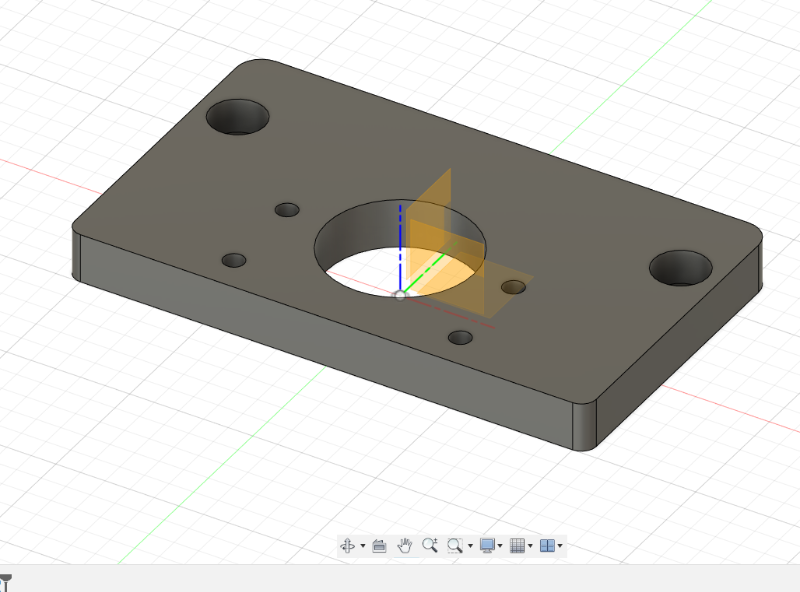

Découpe avec le routeur de la platine de fixation


Du tour et encore du routeur, l'ensemble des pièces du montage :

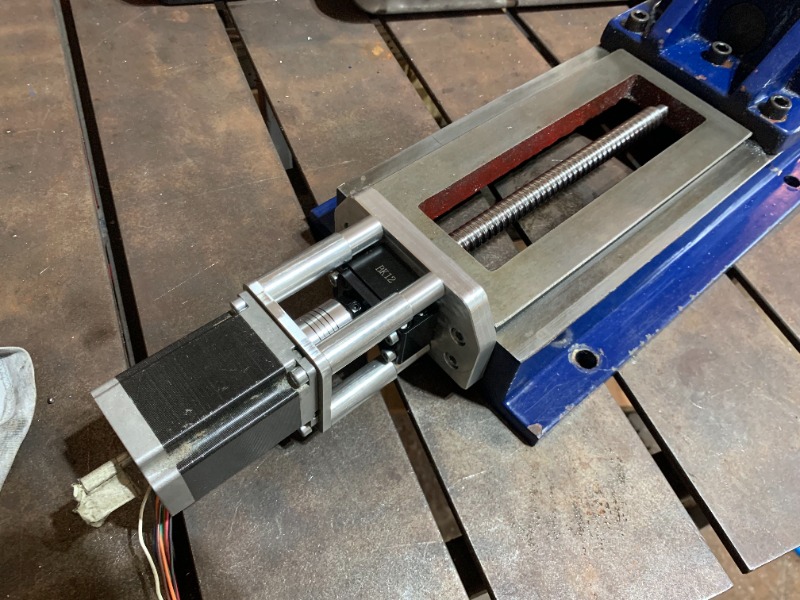

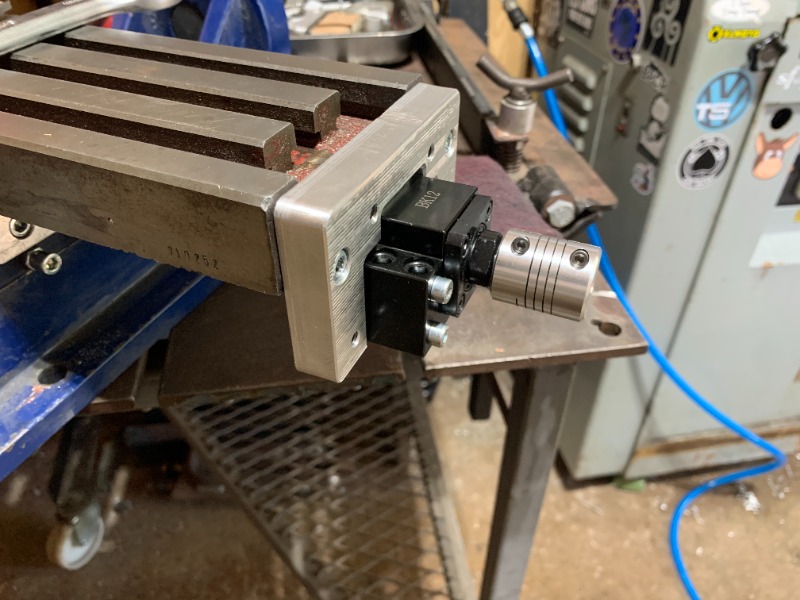

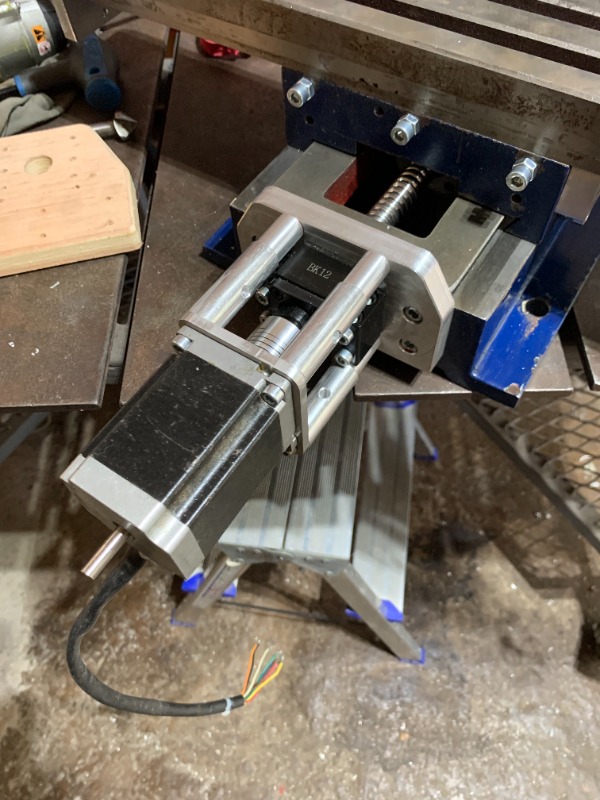

Axe y terminé, prochaine étape la fixation de l'écrou à billes sur le plateau.



Pour la table, en même temps, ça fait 6 mois qu'elle te le répète tous les deux ans

Tess wrote:

Pour la table, en même temps, ça fait 6 mois qu'elle te le répète tous les deux ans



Il a rien compris, c'est une table basse qu'elle voulait.

Zgood wrote:

Bon sinon je ne venais pas pour ça......




Pas tout compris, mais .... vivement la suite.

Episode 2, l'axe X cette fois-ci, ... j'avais plein de trucs à faire pas eu le temps de m'y replonger sérieusement

dans un premier temps j'ai fini l'axe Y avec la fixation de l'écrou sous le chariot. Chariot qu'il a fallu un peu usiner mais pour ça il me fallait la fraiseuse... du coup j'ai un peu galérer pour y intégrer l'écrou de la vis des X. J'ai finalement choisi de le fixer sur le côté avec une plaque support :

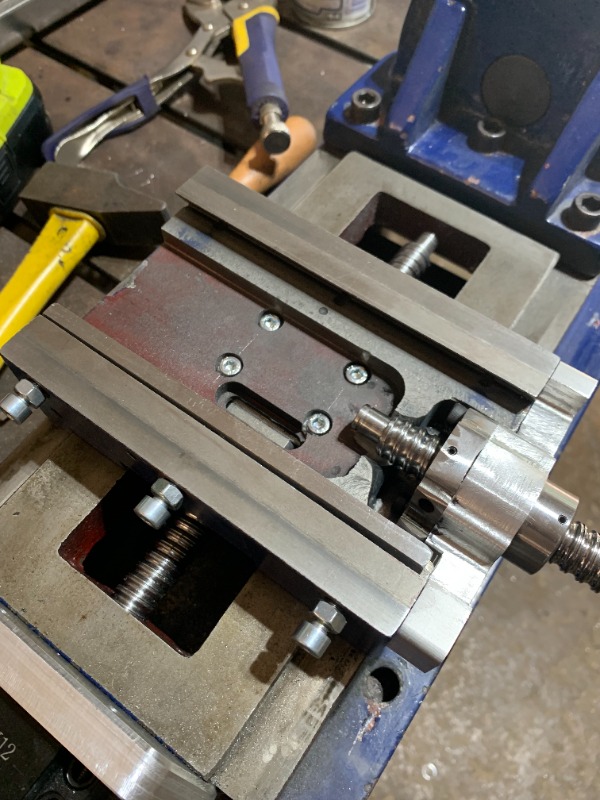

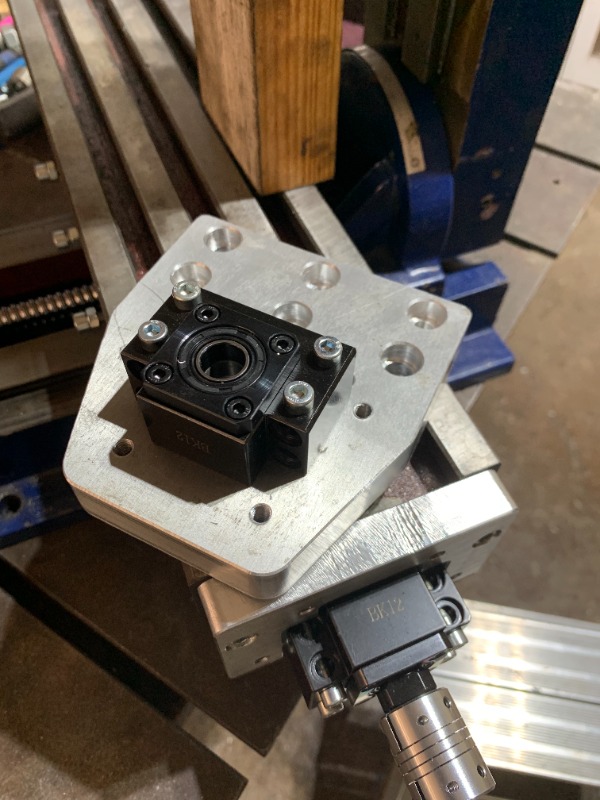

le chariot fixé sur son axe Y, l'écrou et son support pour l'axe X :

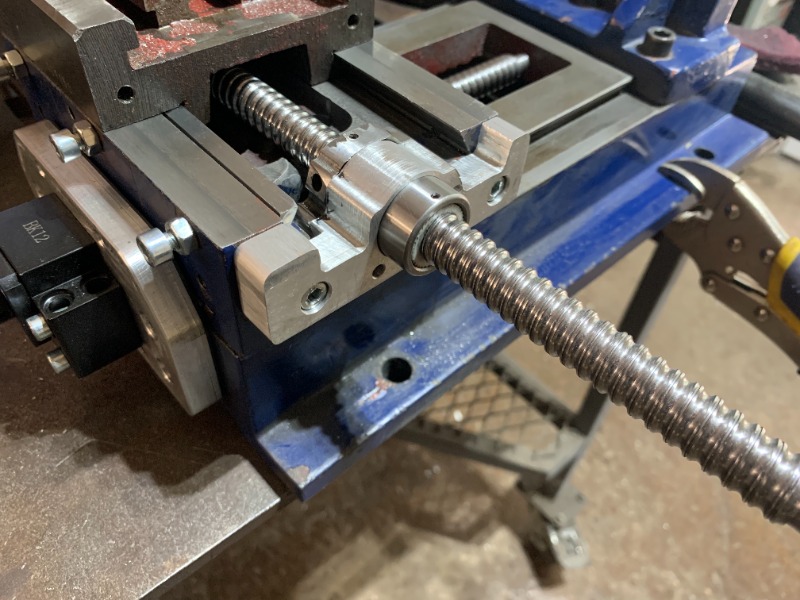

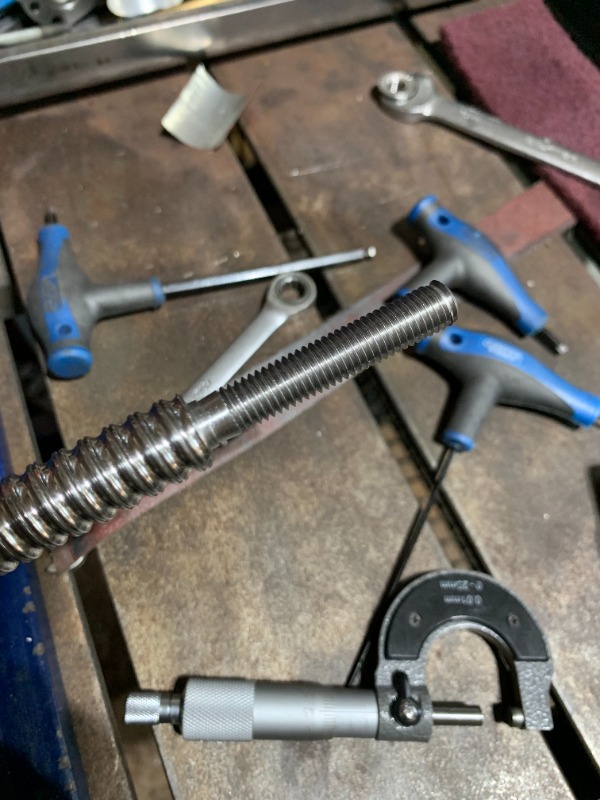

Sur cet axe l'écrou est "fixe" et c'est la vis qui entraîne la table, du coup fixation de la vis à gauche et à droite fixation qui supportera le moteur. La vis à bille étant trop longue mais je ne voulais pas la couper pour le moment. Usinage au tour pour le diamètre qui passe dans le roulement de maintien côté gauche et filetage pour la tension et fixation.

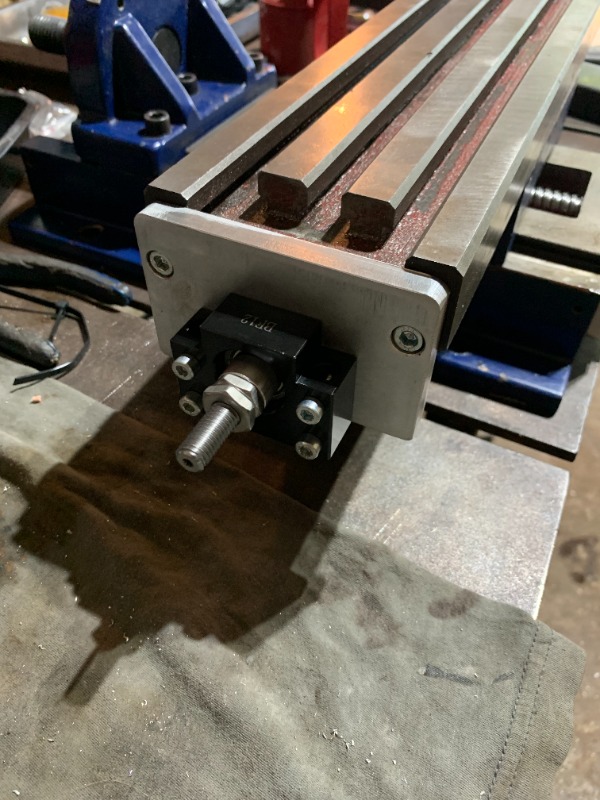

plaque de gauche qui supporte le roulement (côté usinage du filetage)






plaque de droite qui supporte le roulement et bientôt le moteur.







Sur cette dernière photo vous voyez les traces de la fin de vie d'une fraise 2 dents carbure qui a décidé de me niquer le contour supérieur de la pièce et qui est partie en morceaux contre les parois du routeur... Une zone de travail fermé ça empêche de foutre des copeaux ou de la poussière plein l'atelier mais ça t"évite aussi de prendre un bout de fraise dans la gueule quand ça commence à merder  .

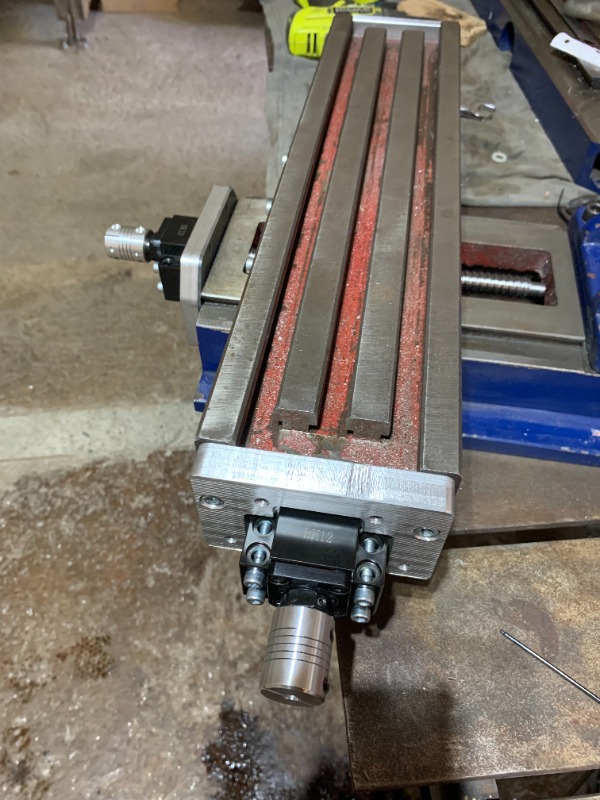

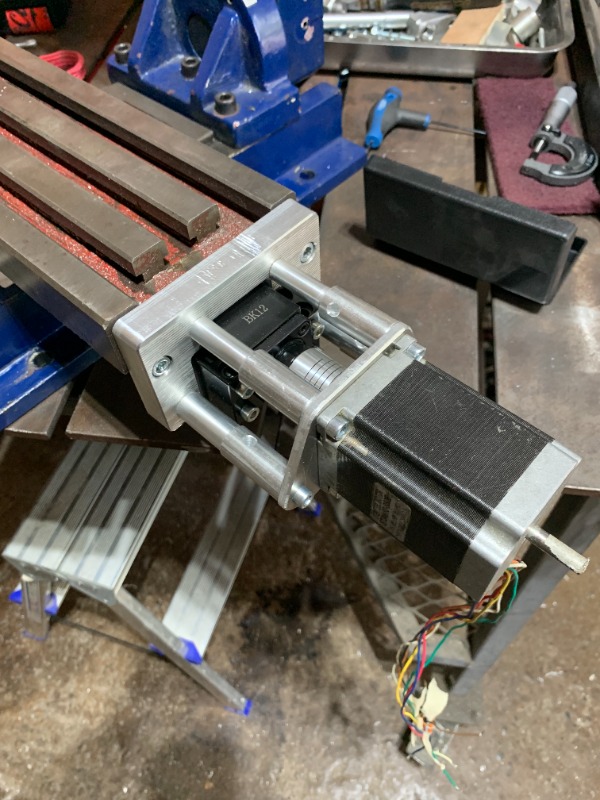

axe X terminé, me reste quand même le support moteur de la même manière que celui des Y. Remontage de la colonne et prise de côte pour l'axe Z.




C'est de l'alu ou de la bonne ferraille en fer?

alu, je ne peux pas usiner d'acier sur le routeur ce n'est pas suffisamment rigide et ça tourne trop vite.

épisode 3, axe Z. Finalement plus simple que les autres.

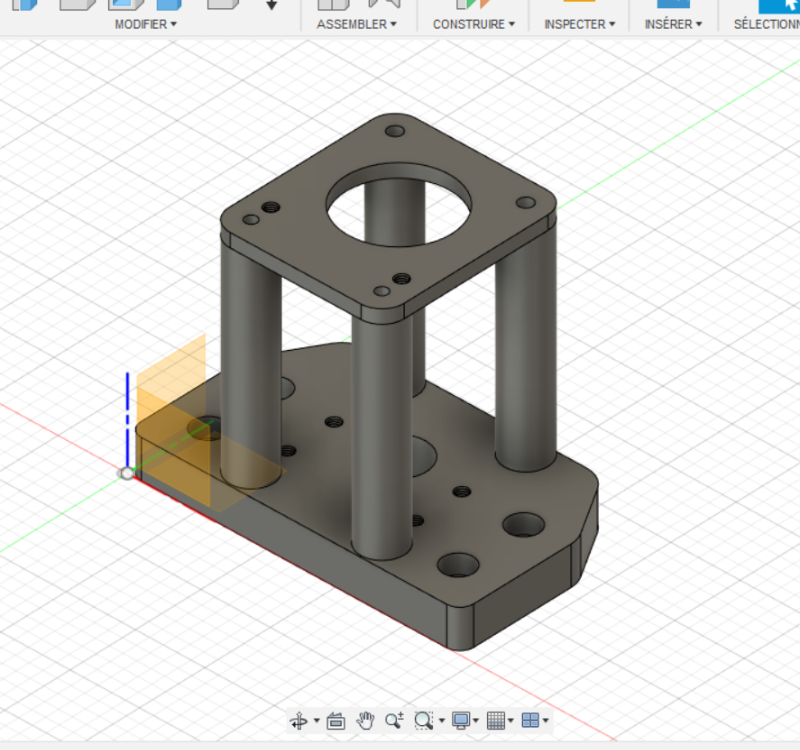

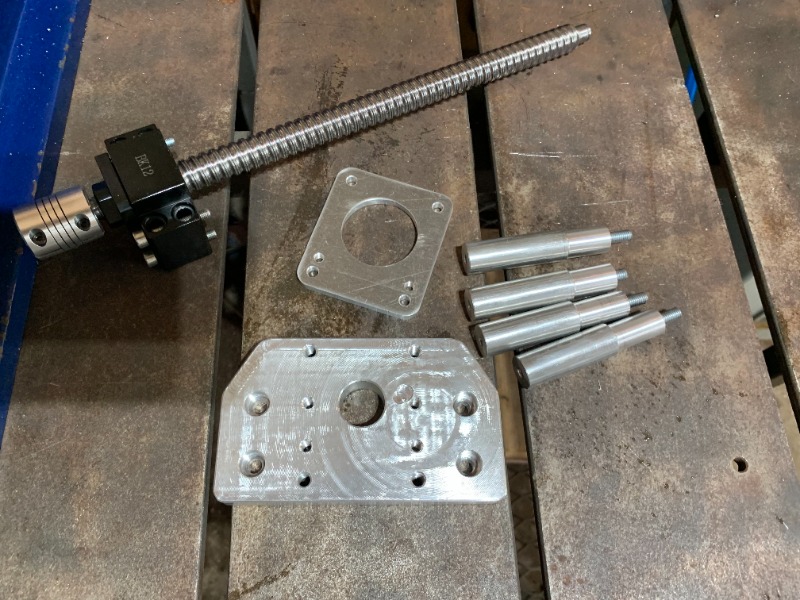

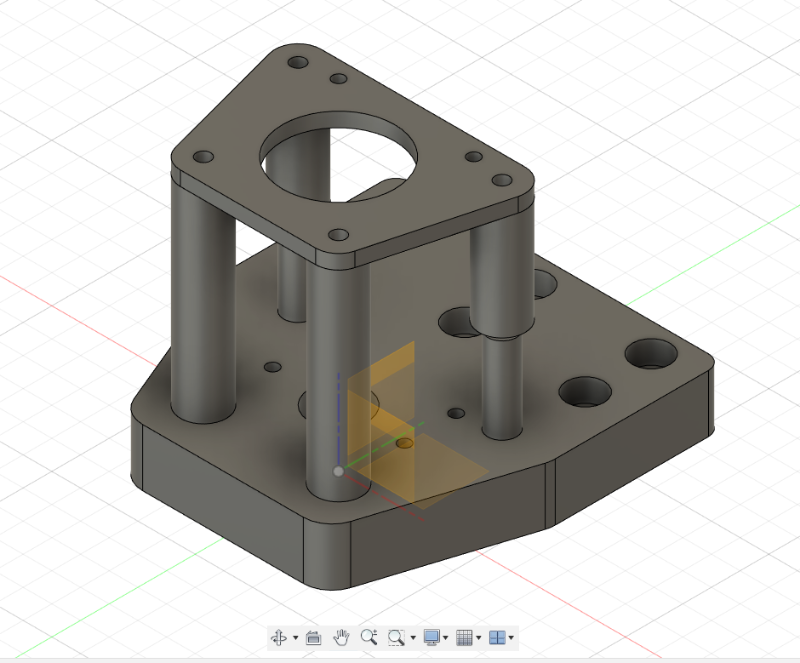

l'ensemble des pièces. La base, les 4 entretoises et la plaque support du moteur

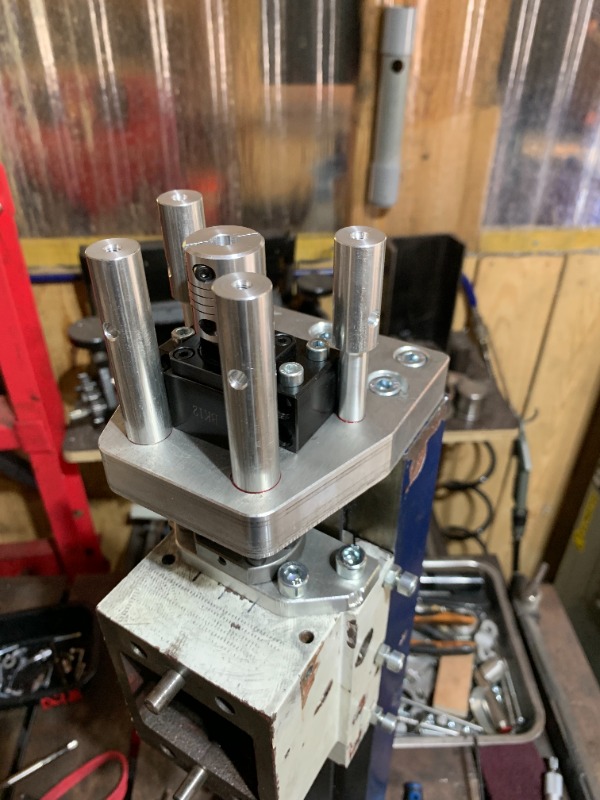

La base avec son support de la vis à bille et son système de tension.

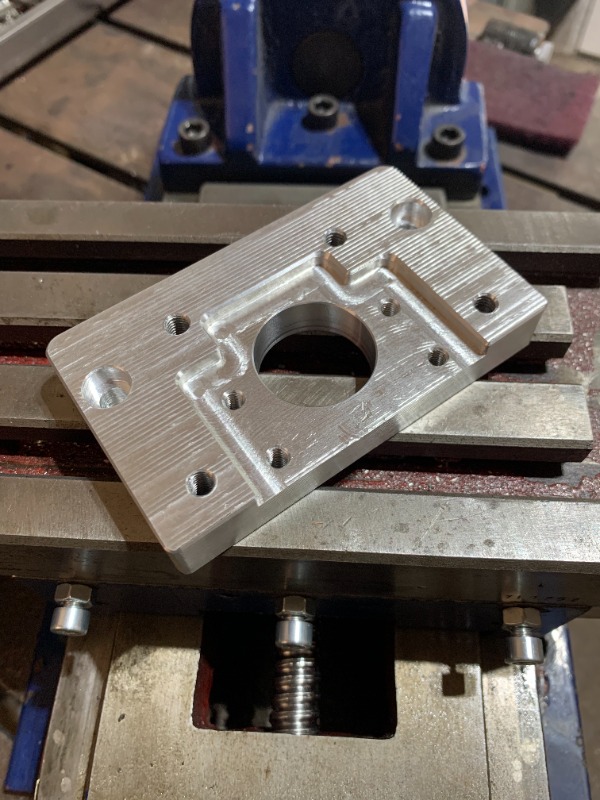

Le support moteur, dernière pièce usinée sur le routeur.

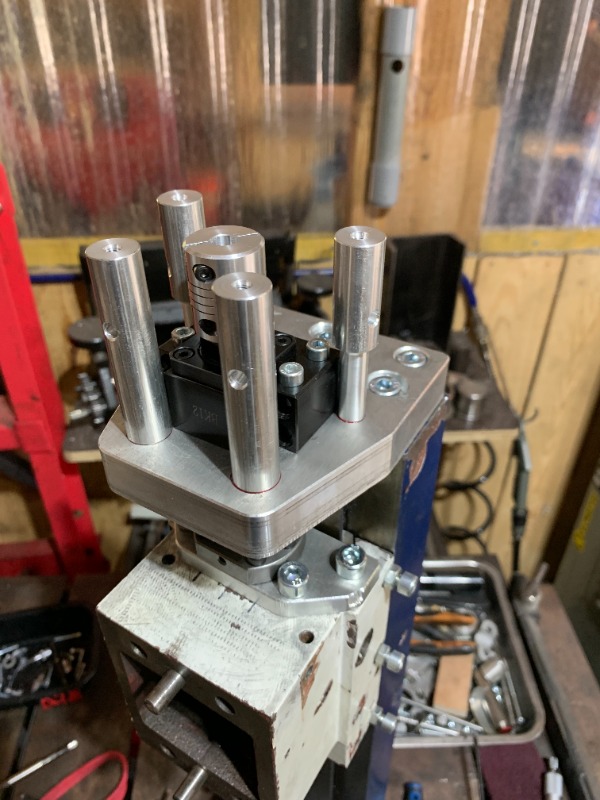

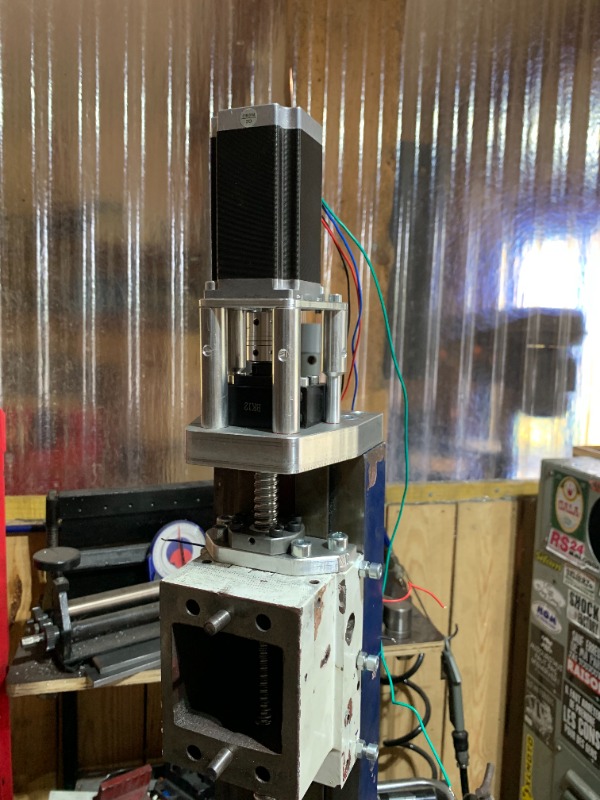

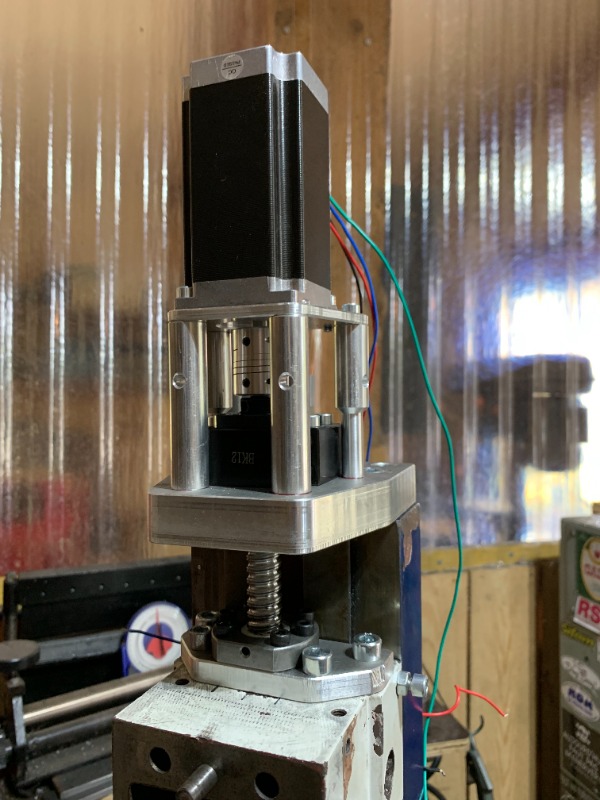

Le montage




La partie mécanique est terminée. J'attaque l'électricité avec le montage des microswitches pour définir les limites d'axes et tous le câblage.

Axe X


Axe Y


Axe Z

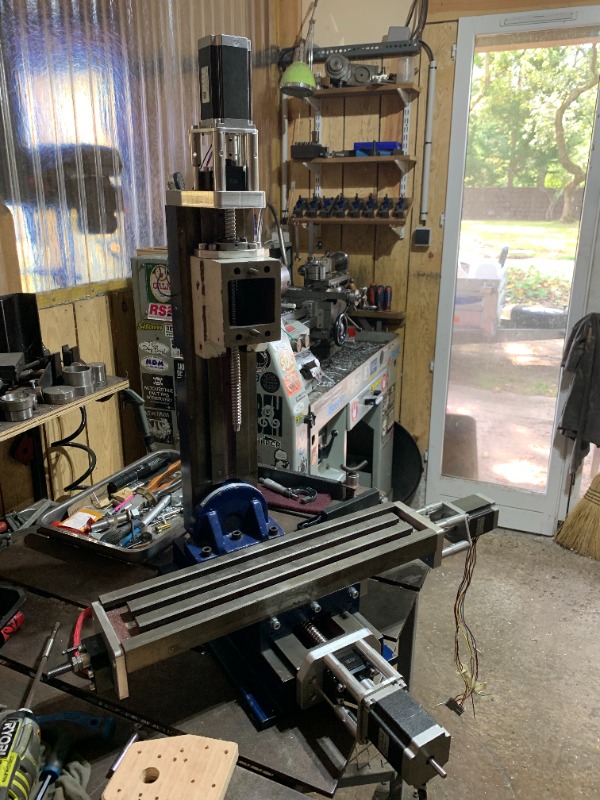

Fin du montage




Pitaing de taf.

Je n'ai rien pané mais c'est beau

Olive wrote:

Je n'ai rien pané mais c'est beau



Trés pané !

c'est l'histoire d'un mec qui achète une machine obsolète
il s'est donc mis en tête de lui mettre des moteurs électriques partout
plutôt que de le faire à la main, c'te faignasse ...

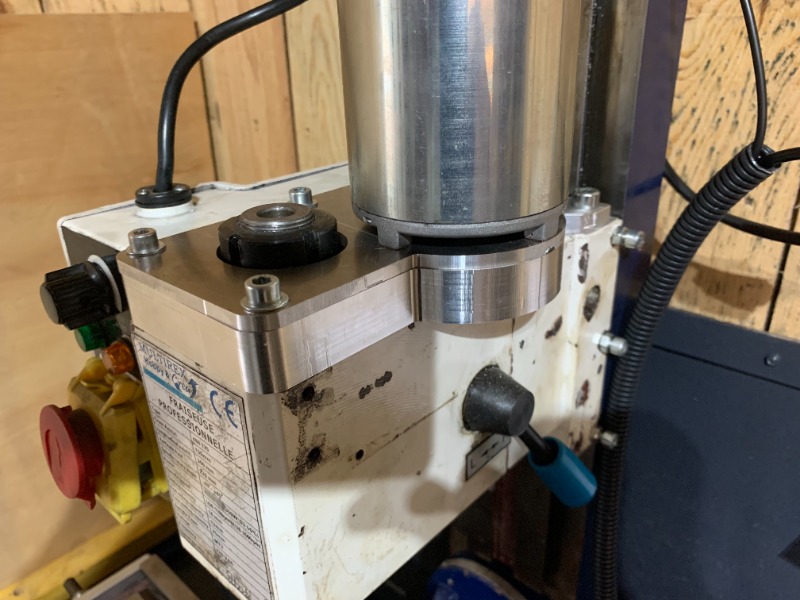

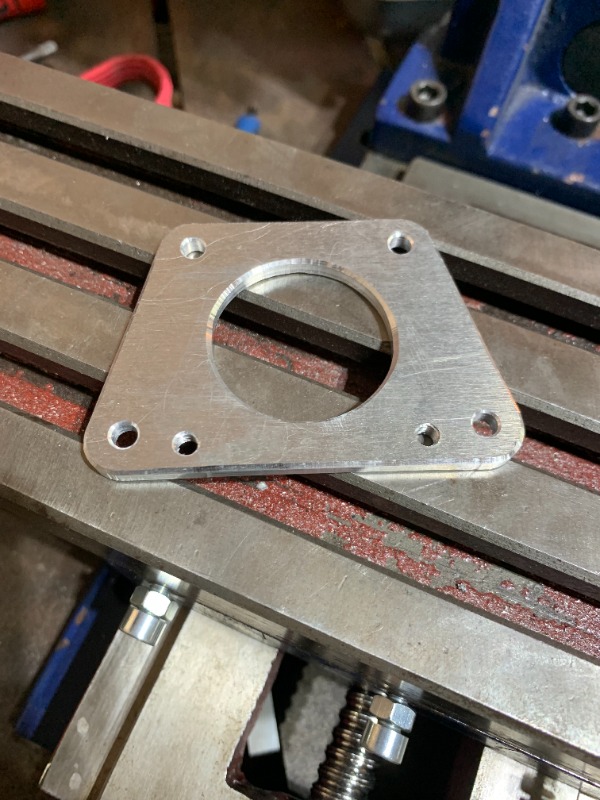

Pas mal de temps a passé mais j'ai quand même avancé sur la fraiseuse. Je disais dans mon dernier post que la partie mécanique était terminée... Bon j'avais un peu oublié le support moteur. Le moteur devant être décalé latéralement pour laisser de la place au support de la vis dez Z.

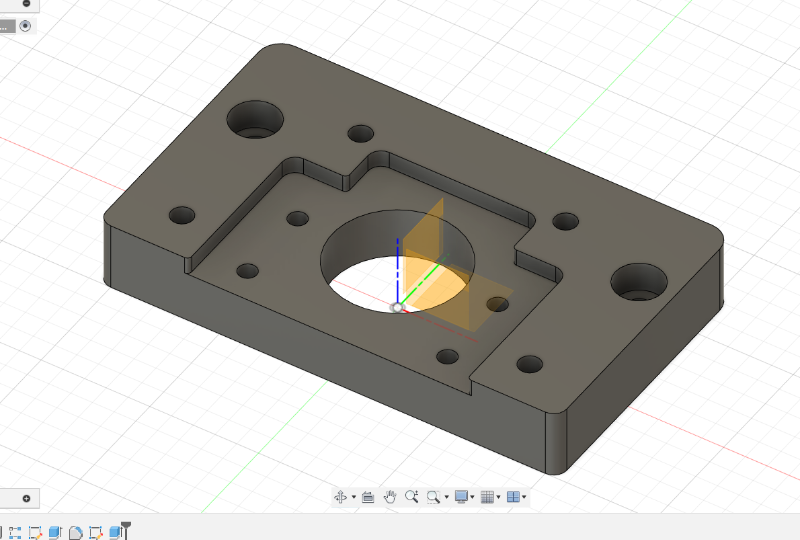

- Partie électronique, tout est cablé avec la gestion des moteurs et les switches pour les fons de courses. La gestion se faisant avec les mêmes logiciels que pour le routeur et surtout fusion 360 pour le dessin des pièces et la création du g-code, ce g-code étant le langage de programmation en commande numérique.

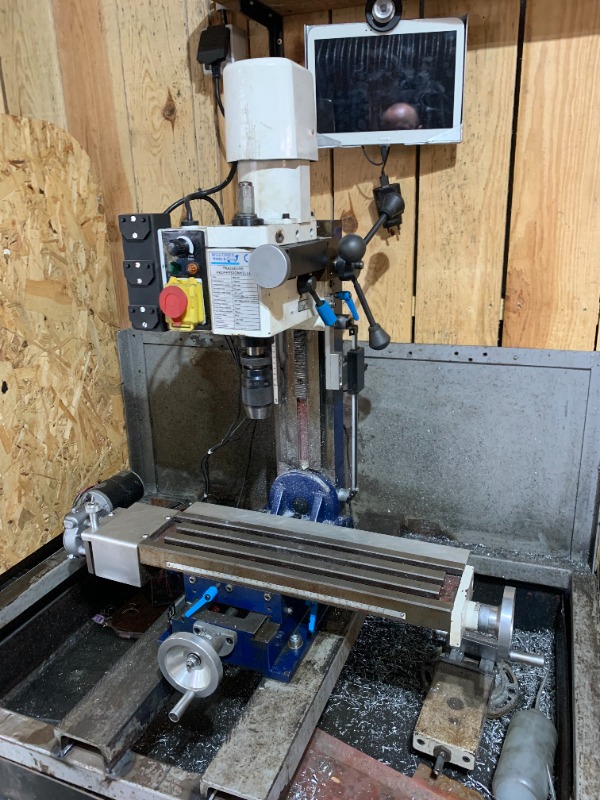

En tous cas les premiers copeaux ont rempli la pièce et ça fait plaisir , j'attaque le montage de protection pour les vis et les glissières. Ensuite ce sera une cabine pour fermer l'espace de travail. Contrairement au routeur qui balance du copeau partout en raison des vitesses de rotation de la broche et des avances, je suis à 2500tr max donc ça ne vole pas bien loin mais je veux ajouter un arrosage donc ce sera indispensable.

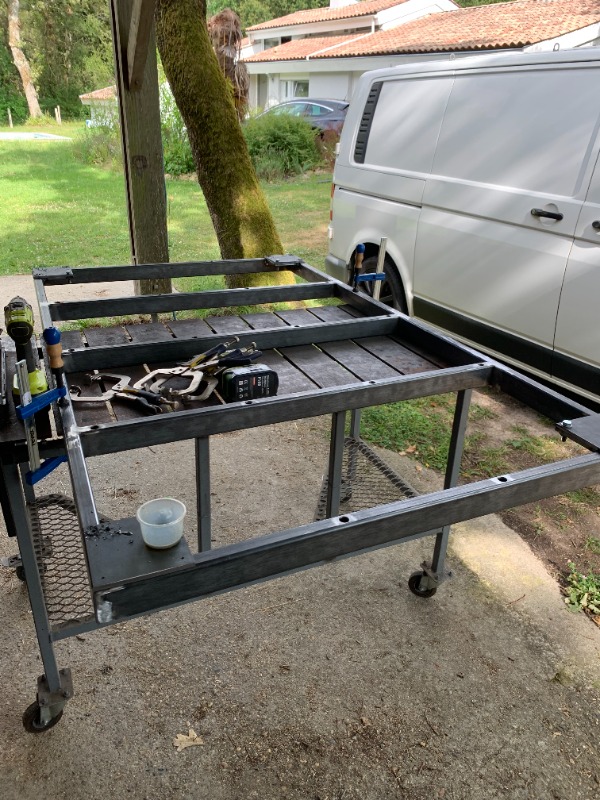

- J'ai également modifié mon chassis pour cet arrosage. Le fond en bois a été viré et fermé en tôle inclinées avec une grille de retenue. Dessous un bac où sera stocké l'huile soluble et sa pompe. Cet arrosage n'est pas encore installé donc on verra lors de la première installation s'il y a nécessité à modifier en fonction si j'en fous partout...

- Premier test avec une grosse vitesse d'avance, juste un test de surfaçage rien de très sexy.

Pouces en l'air et mains qui applaudissent.

Voilà, moi aussi tout en l'air et sans slip, beau taf, j'ai pas tout compris mais je plussoie épicétou !

Juste une question comme ça, pourquoi tu prends une fraise aussi petite, ça prend une plombe? C'est à cause de la vitesse de rotation?

non j'ai dis que c'était un test, j'ai pris la première qui venait
dans tous les cas ce qui limite en taille d'outil, en vitesse d'avance et en prise de passe c'est la rigidité de la machine. Donc là on ira pas bien haut mais ça fait super le taf.

Du coup je retourne à mes commandes :

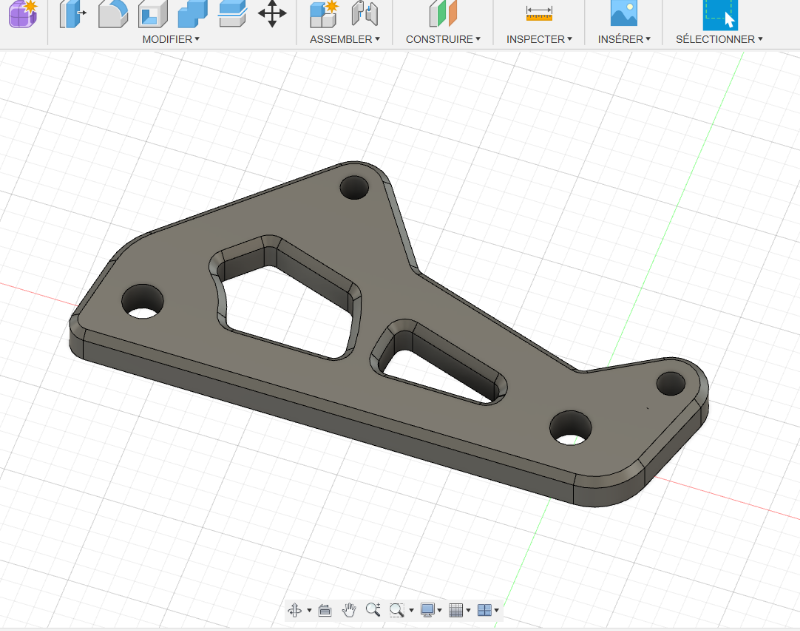

platine support d'étrier

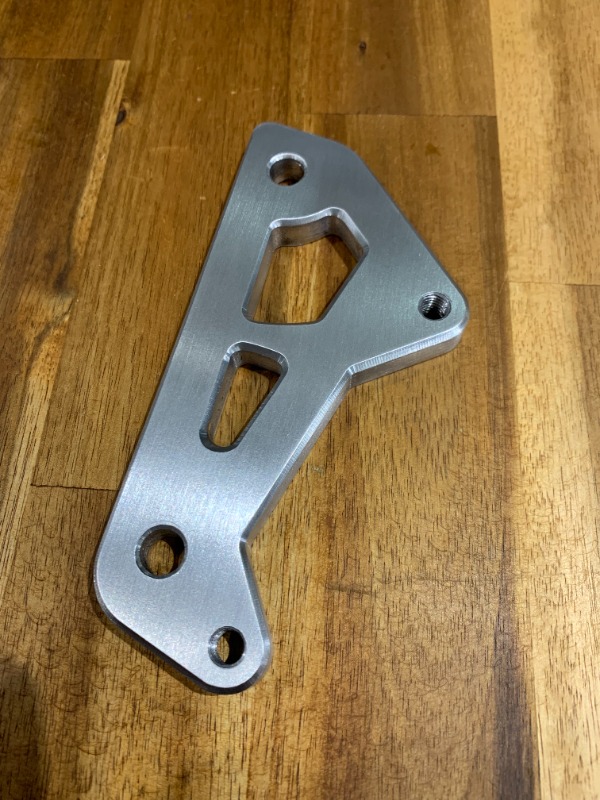

La première pièce est sortie !







J'ai toujours voulu maîtriser Photoshop

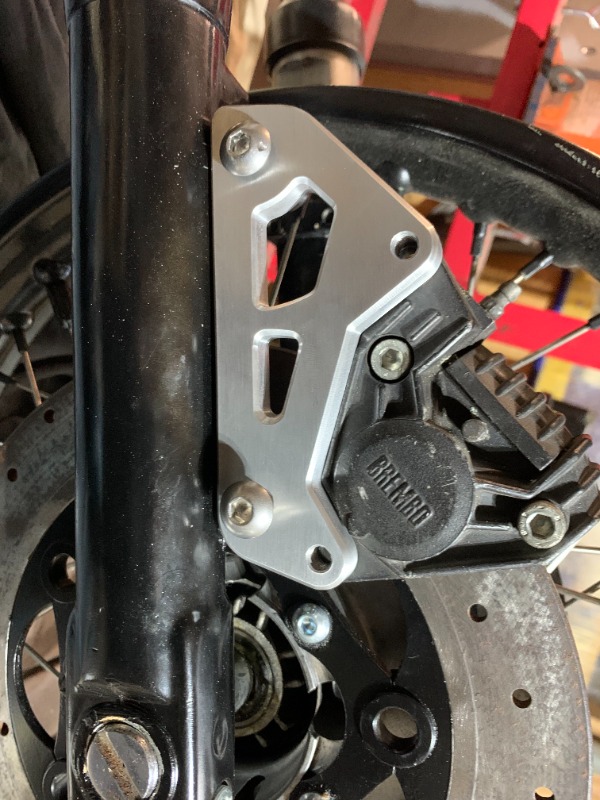

Un bel étrier série Oro là et ça va le faire !


impec!!!

Comment tu obtiens cet aspect "brossé"?   Ponçage?

en brossant avec une fibre synthétique type tampon gex.

Zgood wrote:

La première pièce est sortie !





Belle pièce. Bravo

Après une discussion avé le didou il y a quand même un truc dont je me suis rendu compte... Le téléphone même étanche sur la meule c'est bien gentil ça fait le taf (gps, café etc...) mais comme moyen de sécurité en cas de gamelle c'est limite. Le téléphone il va rester sur la meule... Pendant ce temps toi t'essaiera de ramper les 10m qui te sépare du reste de la meule pour essayer d'appeler de l'aide... Le téléphone qui reste dans la poche ça peut être pas mal.

Tout ça pour dire que j'ai fait un support pour un petit carplay

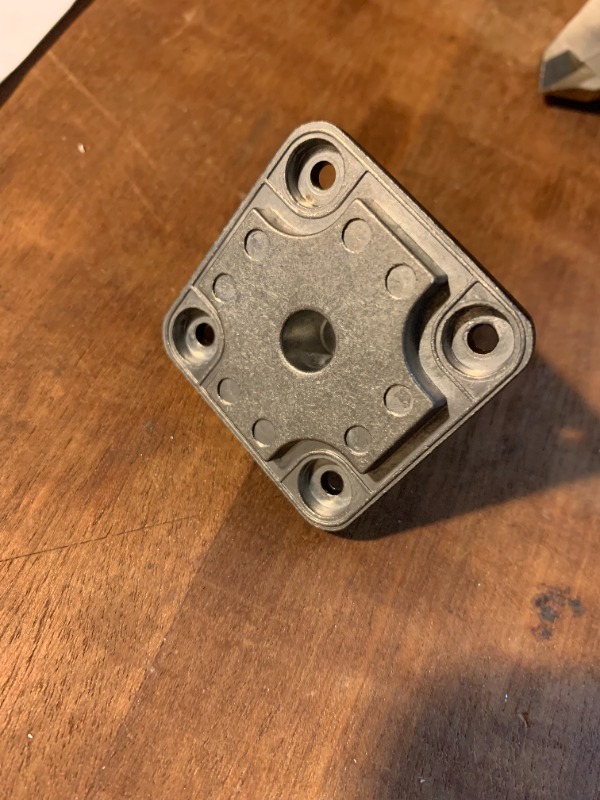

- D'origine il y a un support boule type RAM mais je voulais au moins que ça reste sur la moto sans pour autant que ça me fasse un 3ième retro et qu'on ne puisse pas me le braquer en 2.5 secondes. Donc refaire la pièce support et l'adapter pour un serrage sur la partie centrale du guidon. Mais forcément une fois démonté c'est une pièce moulée avec un design à la con...

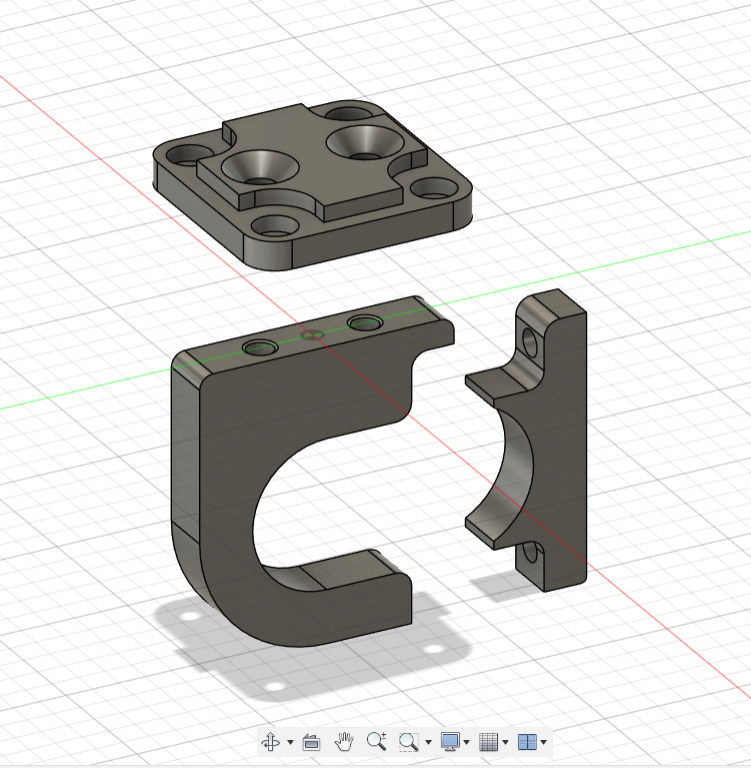

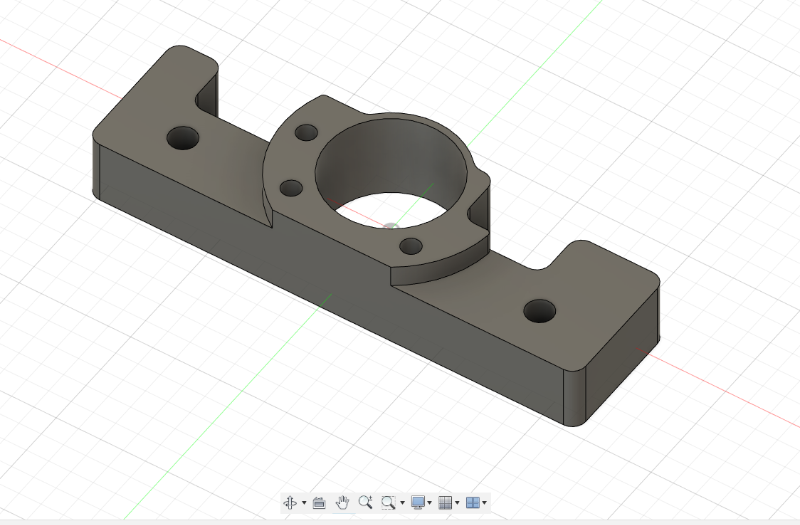

- Modélisation dans un premier temps et prise de côtes sur la meule. Le support sera en 3 parties vissées pour faciliter l'usinage. Beaucoup de taf pour rien et de temps passé pour la faire en une seule pièce avec de multiples reprises en changeant sa position dans la fraiseuse. On  va faire simple et rapide. Les 3 pièces sont usinées en même temps dans une plaque d'alu de 10mm.

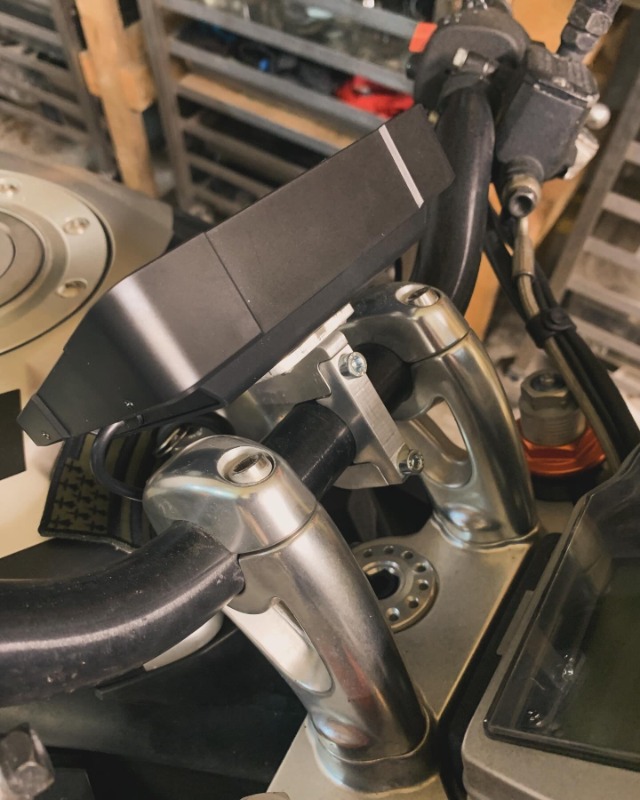

- La modélisation est bonne, fixation montée sur l'écran. J'envisage rapidement de m'équiper d'une imprimante 3D ça me titille pour faire ce genre de babioles.

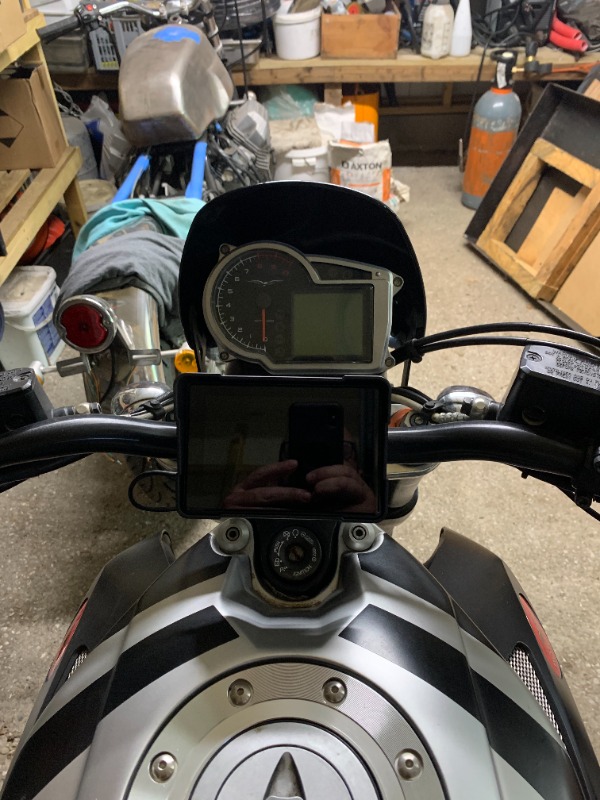

- En place sur la meule




C'est pas mal comme ça ! Il ne gêne pas, il est costaud, évite le larcin mode furtif... Moi un jour le téléphone il est parti tusseul...j'ai ramassé les morceaux sur la route, et j'ai sorti la carte
